Главная  / Болты  / Болт ГОСТ Р 52644-2006 (ISO 7411) высокопрочный с шестигранной головкой с увеличенным размером под ключ

Перечень болтов

Болт ГОСТ Р 52644-2006 (ISO 7411) высокопрочный с шестигранной головкой с увеличенным размером под ключ

Болт  ГОСТ Р 52644-2006 (ISO 7411)  высокопрочный с шестигранной головкой с увеличенным размером под ключ

Высокопрочные болты широко применяются в качестве деталей соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.

Механические свойства болтов и марки стали:

Класс прочности
Марки стали
Наружный диаметр резьбы d, мм
Механические свойства
Временное сопротивление δв, H/мм2
Твердость по Бринеллю, HB
не менее
не более
не менее
не более
6,8
40Х
42
650
850
181
363
48
600
800
8,8
40Х
36
800
950
242
9,8
40Х
30
900
1150
285
30Х3МФ
42
900
1200
300
30Х3МФ
48
900
1200
268
10,9
40Х
16—27
1078
1274
331
388
30Х3МФ
36
1000
1200
300
363
30Х3МФ 30Х2НМФА
36—48
1078
1275
331
388
12,9
20Х2НМТРБ
16—30
1274
1519
360
415

Климатическое исполнение:

  • У (для районов с расчетной температурой от –40°С и выше).
  • ХЛ (для районов с расчетной температурой от –65°С и выше). Головка болта дополнительно маркируется буквами ХЛ.
  • Класс точности: C.
  • Поле допуска резьбы: 6g.

Диапазон значений коэффициента закручивания резьбового соединения — болта и гайки:

  • без покрытия не более 0,20 и не менее 0,14;
  • с произвольным покрытием не более 0,20 и не менее 0,11.

Близкие аналоги ГОСТ: ГОСТ 22353-77

Близкие аналоги (ISO, DIN, EN ISO):ISO 7411, DIN 6914 (EN 14.399-4)

Стандарт
Наименование
Примечание
ISO 7411
Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ
Практически идентичны с ГОСТ Р 52644-2006.
DIN 6914 (EN 14.399-4)
Болт высокопрочный с шестигранной головкой с увеличенным размером под ключ
Существуют различия практически во всех параметрах болта с ГОСТ Р 52644-2006.

 Праметры болта по ГОСТ Р 52644-2006 (ISO 7411) Высокопрочный

Параметры болта
Номинальный диаметр резьбы d
M16
М18
М20
М22
М24
М27
М30
Шаг резьбы, P
2
2,5
2,5
2,5
3
3
3,5
Диаметр стержня, ds
16
18
20
22
24
27
30
Высота головки, K
12
13
14
15
17
19
19
Диаметр описанной окружности e, не менее
29,9
33,3
35
39,6
45,2
50,9
50,9
Размер под ключ, S
27
30
34
36
41
46
50
Радиус под головкой, r
1,2
1,2
1,6
1,6
1,6
1,6
2
Длина резьбовой части, b
L ≤ 150
38
42
46
50
54
60
66
L > 150
44
48
52
56
60
66
72

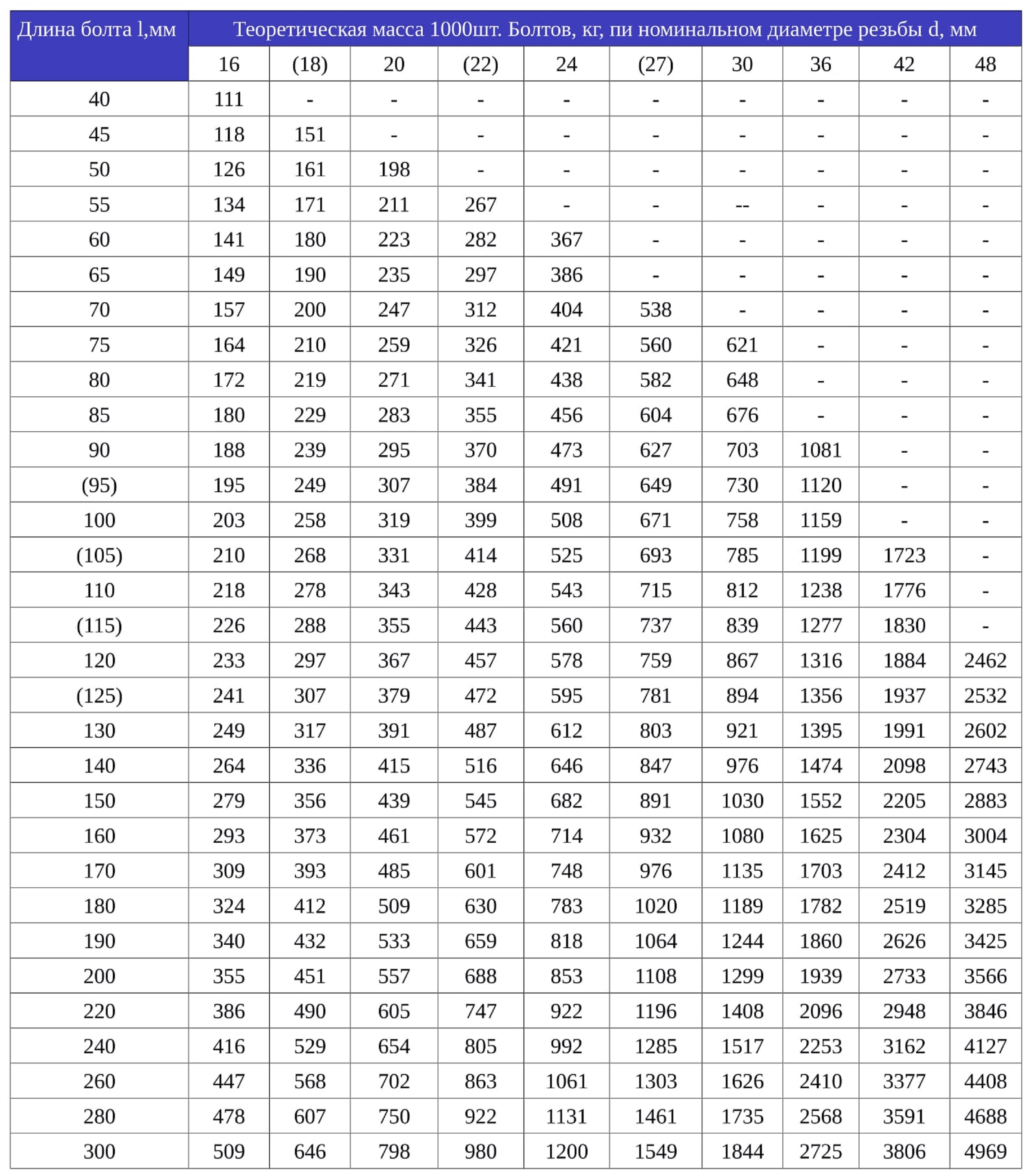

Масса болтов по  ГОСТ Р 52644-2006 (ISO 7411)

Заказывайте болты по ГОСТ Р 52644-2006 у нас!

Звоните +7(8634)312-620 или воспользуйтесь формой заказа.
