Главная  / Болты  / Болты ГОСТ 7808-70 с шестигранной уменьшенной головкой

Перечень болтов

Болты ГОСТ 7808-70 с шестигранной уменьшенной головкой

Болты ГОСТ 7808-70 с шестигранной уменьшенной головкой

Область применения болта ГОСТ 7808-70: применяются в монтаже дорожных ограждений, металлоконструкций, приборостроении и строительстве в качестве деталей соединения.

Близкие аналоги: DIN 931, DIN 933, DIN 960, DIN 961


Таблица 1. Общие характеристики болтов с шестигранной уменьшенной головкой ГОСТ 7808-70

Марка стали: 20Г2Р, 10кп, 20кп, 10, 20, 35, 40Х
Класс точности: B
Класс прочности: 4,8; 5,8; 8,8; 10,9.
Поле допуска резьбы: 6g

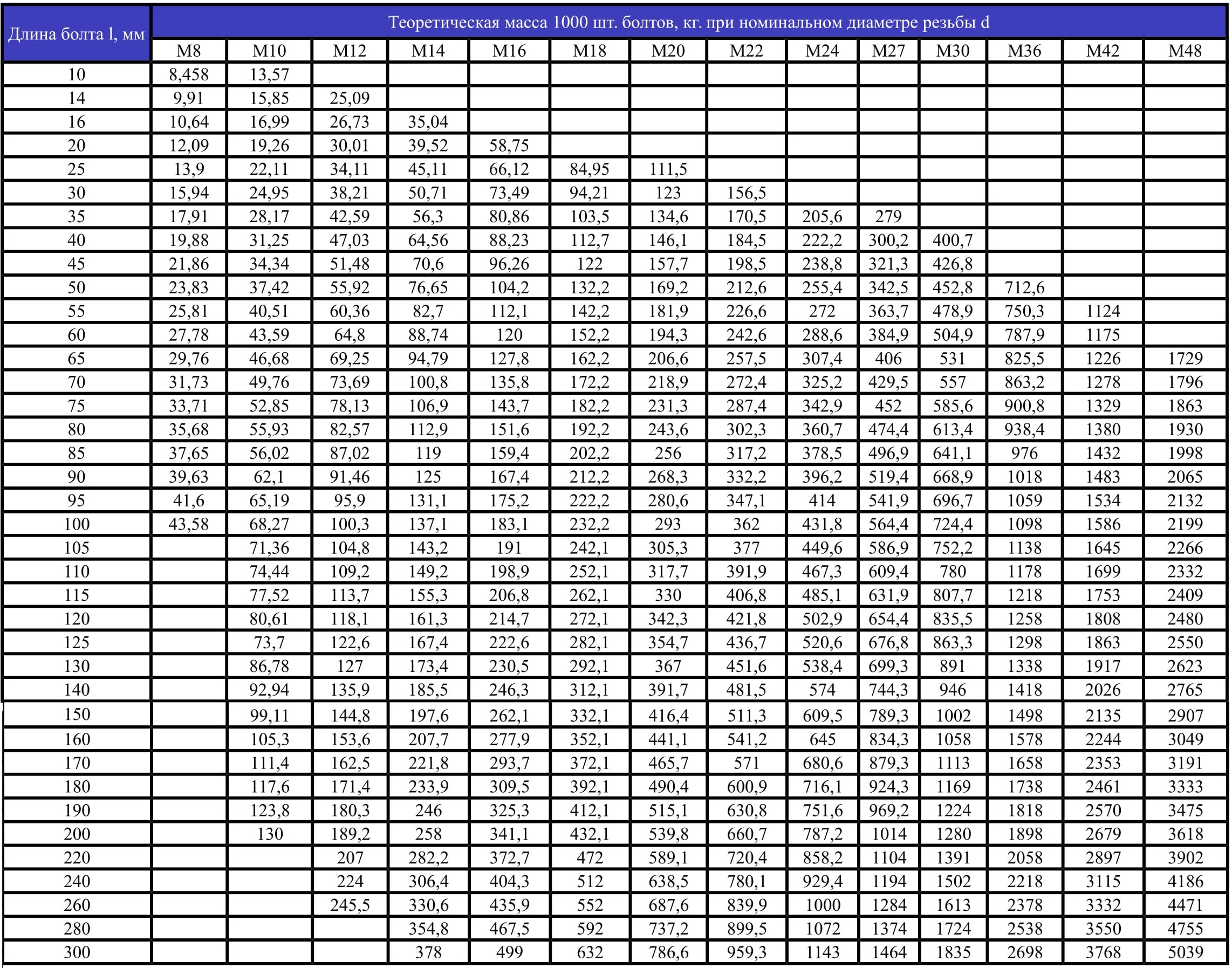

 Таблица 2. Теоретическая масса болтов ГОСТ 7808-70

Крепеж L, мм Номинальный диаметр d, мм Крепеж L, мм Номинальный диаметр d, мм
14 16 14 16
Болт 25 - 66.12 Болт 50 76.65 104.20
Болт 28 - 70.54 Болт 55 - 112.10
Болт 30 50.71 73.49 Болт 60 - 120.00
Болт 32 52.95 76.44 Болт 65 - 127.80
Болт 35 56.30 80.86 Болт 70 - 135.80
Болт 38 59.66 85.28 Болт 75 - 143.70
Болт 40 64.56 88.23 Болт 80 - 151.60
Болт 45 70.60 96.26 Болт - - -

Таблица 3.

резьба "b" 6 8 10 12 14 16 18 20 22 24 30 36 42 48
шаг
резьбы
крупный 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3 3,5 4 4,5 5
мелкий 1 1 1,25 1,25 1,5 1,5 1,5 1,5 2 2 2 3 3 3
размер под ключ "s"
(нормальная головка)
10 13 17 19 22 24 27 30 32 36 46 55 65 75
размер под ключ "s"
(уменьшенная головка)
9 12 14 17 22 22 27 27 32 32 41 50 65 70
Толщина головки "k"
(нормальная головка)
4 5,5 7 7 8 10 11,5 13 14 15 19 23 25 30
Толщина головки "k"
(уменьшенная головка)
4 5 6 7   9 10 11 12 13 17 20 23 26
  длина "L" Х Х отс. отс. отс.
8
10 Х
12 Х
14 Х
16 Х Х
20 Х
25 18 Х
30 22 Х
35 26 30 Х
40 34
45 38 Х
50 42 Х
55 46
60 50 Х
65 54
70
75 66
80
90 78
100
110   90
120 102
130
140
150
160 32 36 40 44 48 52 56 60 72 84 96 108
170
180
190
200
220
240
260
280 отс.
300

Дополнительная информация.

1. Марка стали:

Конструкционные углеродистые стали обыкновенного качества имеют восемь марок, обозначаемых буквами и цифрами. Цифры этих марок являются условными и прямой связи с содержанием углерода не имеют, однако чем больше номер (цифра) в обозначении, тем болыце содержит сталь углерода, следовательно, тем она тверже.
Марки конструкционных качественных сталей с нормальным содержанием марганца обозначаются только двумя цифрами: 10, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80 и 85. Для этих марок сталей цифры указывают сотые доли процентов содержания углерода в стали. Так, в стали марки 40 углерода содержится 0,40% (или с необходимыми допусками 0,35— 0,40%). В марках конструкционных качественных сталей с повышенным содержанием марганца после цифр проставляется буква Г, иногда с цифрой. Цифра, помещенная после буквы Г, указывает процент содержания марганца в стали. Например, сталь марки 60Г2 содержит 0,6% углерода и около 2% марганца.
Цифра в обозначении марки показывает десятые доли процента углерода, содержащегося в стали. Например, в стали марки У8 содержится 0,8% углерода (или с необходимыми допусками от 0,75 до 0,85%), а в стали марки У10 углерода содержится приблизительно 1,0% и т. д.
Буквой А обозначаются марки высококачественной стали, отличающейся от качественной более низким содержанием серы и фосфора. Буквой Г в обозначении некоторых марок показывают повышенное содержание марганца.
Так, 15Х — марка хромистой стали, имеющей 0,15% углерода; 40ХН—марка хромоникелевой стали, содержащей 0,40% углерода. Если в стали данной марки легирующий элемент содержится в количестве больше 1%, то в обозначении марки стали после соответствующей буквы ставится цифра, показывающая примерное содержание этого элемента в процентах. Так, 20ХН3А — марка высококачественной хромоникелевой стали, содержащей 0,20% углерода, около 1% хрома и около 3% никеля.

2. Класс точности


 Болты класса точности В устанавливают в отверстия, диаметр которых на 1-1,5 мм больше диаметра стержня болта. Поэтому такие соединения менее деформативны по сравнению с соединениями на болтах класса точности С и требуют более высокой точности при образовании отверстий в соединяемых элементах конструкций.

3. Класс прочности


Первое число умноженное на 100, определяет номинальное значение предела прочности на растяжение в Н/мм², второе число (отделённое точкой от первого) умноженное на 10, — отношение предела текучести к номинальному пределу прочности на растяжение. Произведение этих чисел, умноженное на 10, определяет номинальный предел текучести в Н/мм².


4. Поле допуска

Обозначение поля допуска диаметра резьбы состоит из цифры, показывающей степень точности, и буквы, обозначающей основное отклонение (например, 6h, 6g, 6H), Обозначение поля допуска резьбы (т. е. сочетание полей допусков по сред нему диаметру и по d или D1) состоит соответственно из обозначений полей допусков среднего диаметра, помещаемого на первом месте, и наружного диаметра для болтов и внутреннего для гаек (например, 7g6g; 5H6H).

Если обозначения полей допусков наружного диаметра болта и внутреннего диаметра гайки совпадают с обозначением поля допуска среднего диаметра, то их в обозначении поля допуска резьбы не повторяют (например, 6g, 6H). Обозначение поля допуска резьбы ставят после указания ее размера (например, болт М12 — 6g; гайка М12 —6H; болт М12х1 — 6g; гайка М12х1 — 6H; болт с закругленной впадиной М12 —6g — R).

Заказывайте болты по ГОСТ 7808-70 у нас!
Звоните
+7 (8634) 312-620 или воспользуйтесь формой заказа.
